ZSG礦用振動篩

ZSG礦用振動篩

售價:2萬-15萬

(僅供參考,具體價格面議)

簡介: ZSG礦用振動篩又稱ZSG礦用震動篩,該機型是大漢機械技術人員結合國內外同行生產經驗與一線用戶反饋經驗,進一步研究、升級,生產出的一種振動篩分設備,該設備共兩

全國統一服務熱線:0373-268 2333

獲取報價 在線咨詢

ZSG礦用振動篩產品概述:

ZSG礦用振動篩又稱ZSG礦用震動篩,該機型是大漢機械技術人員結合國內外同行生產經驗與一線用戶反饋經驗,進一步研究、升級,生產出的一種振動篩分設備,該設備共兩種機型,分別為敞開型及封閉型。ZSG系列礦用振動篩具有體積小,重量輕,能耗低,便于安裝等特點,現廣泛應用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的振動篩分領域,其中,冶金行業用途廣泛。ZSG礦用振動篩是高爐槽下、焦化廠、選礦廠常用的篩分機械,該機采用新型能耗低振動電機或激振器作振動源,使用橡膠彈簧支撐并隔振,所以處理量比較大,篩分效率很高,同時其篩網的安裝傾角較大,拼塊組裝篩板,更換方便,使用壽命更長。

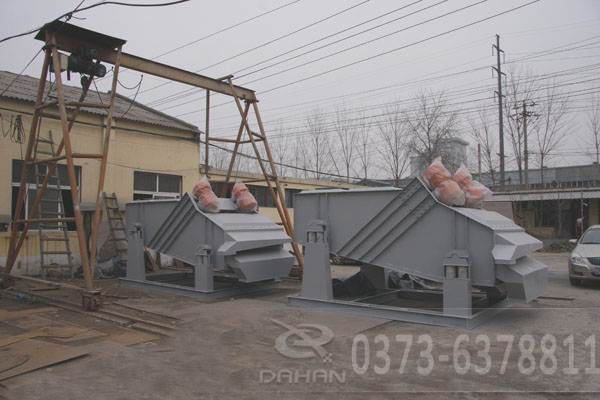

ZSG礦用振動篩

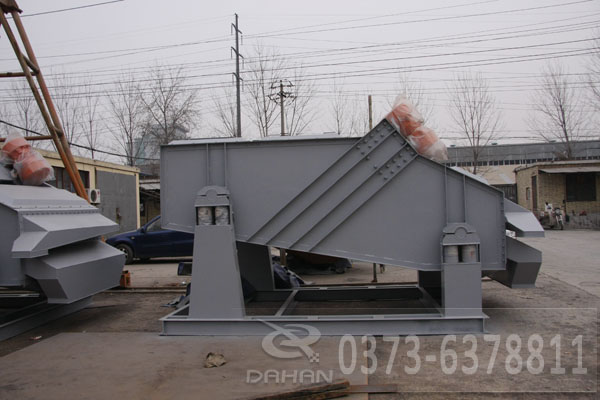

高效礦用震動篩

大漢機械生產的ZSG礦用振動篩還可選用普通電機過聯軸器帶動激振器間接驅動的方式作為振動源,可滿足不同環境需要。篩網材質選擇多樣,金屬編織網、棒條、鑄造、焊接、沖孔等形式都可選用,篩面既有單層結構也可多層布置,可滿足不同振動篩分作業要求。

ZSG礦用振動篩工作原理:

ZSG系列礦用振動篩(振動電機式)是利用兩個振動電機同步反向放置,使激振器產生反向激振力,從而使篩體帶動篩網做縱向運動,使振動篩上物料受激振力而周期性向前拋出一個射程,物料落下時小于篩孔的物料透篩而落到下層,物料在篩網表面的運動軌跡為拋物運動,由于這種周而復始的物料運動,物料從入料端落入篩箱后,迅速前進、松散、透篩,完成物料的篩分作業。

ZSG礦用振動篩性能特點:

ZSG系列重型直線振動篩是大漢機械自行研制的新型篩分設備,是在廣泛汲取了業內同行生產經驗及一線使用用戶反饋意見的基礎上升級設計的新型ZSG系列,具有眾多優勢特點。

1、整機設計合理,造型美觀大方,結構簡單、實用、耐用;

2、篩分效率高,篩分處理能力巨大;

3、合理的結構使整機體積小,重量輕,安裝簡單方便,操作容易;

4、設備能夠低,有效的節約大量能源;

5、價格低,投入少,經濟適用,易損件少;

6、拼塊組裝篩板設計,篩網傾角大,更換簡單、方便,壽命更長;

7、型號齊全,可滿足不同物料特性、處理量要求、生產環境限制等篩分條件;

8、敞開型、封閉型選擇靈活,滿足各種篩分需求。

ZSG礦用振動篩設備構成:

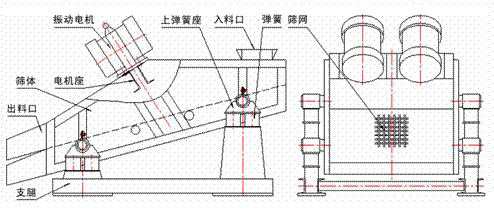

ZSG礦用振動篩結構圖

ZSG重型篩由振動源、篩體、篩網、減振裝置及底架組成,篩箱由篩框、篩板、襯板組成,篩板側板采用優質鋼板制作而成,側板和橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接,結構合理,堅固耐用。

ZSG礦用振動篩型號說明:

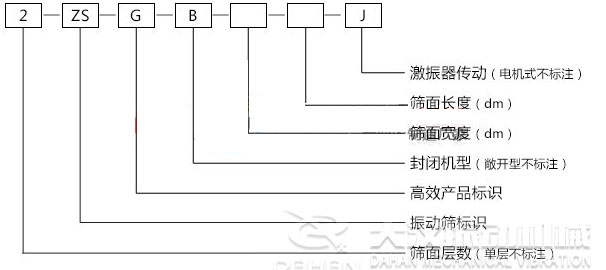

ZSG礦用振動篩型號標示

大漢機械生產的ZSG系列礦用振動篩型號齊全,可滿足用戶不同物料特性、處理量要求、場地限制等眾多篩分要求。另外,我公司ZSG系列礦用振動篩針對用戶不同的需求,設計了兩種機型,敞開型及封閉型。

敞開型(ZSG-寬×長)為座式,無防塵蓋板結構,用于大篩分能力,無粉塵污染的顆料物料的篩分作業。

封閉型(ZSGB-寬×長)為座式、全封閉結構,用于大處理量,有粉塵污染的顆粒物料的篩分作業。

ZSG礦用振動篩技術參數:

型 號

篩面面積

篩面傾角

給料粒度

篩孔尺寸

處理量

振頻

雙振幅

配用電機

m2

mm

mm

t/h

Hz

mm

型號

功率Kw

電壓V

ZSGB-0615

0.9

10

<150

3
5
10
15
20
25
50

10-100

16

6-9

YZO-10-6

2*1.0

380

ZSGB-0918

1.62

10

15-160

YZO-20-6

2*2.0

ZSGB-1020

2

15

15-200

YZO-20-6

2*2.0

ZSGB-1224

2.88

10

25-300

YZO-30-6

2*2.5

ZSGB-1030

3

15

35-360

YZO-30-6

2*2.5

ZSGB-1230

3.6

15

40-400

YZO-50-6

2*3.7

ZSGB-1530

4.5

15

45-460

YZO-50-6

2*3.7

ZSG2B-0615

0.9

10

10-100

YZO-10-6

2*1.0

ZSG2B-0918

1.62

10

15-160

YZO-20-6

2*2.0

ZSG2B-1020

2

15

15-200

YZO-20-6

2*2.0

ZSG2B-1224

2.88

10

25-300

YZO-30-6

2*2.5

ZSG2B-1030

3

15

35-360

YZO-30-6

2*2.5

ZSG2B-1230

3.6

15

40-400

YZO-50-6

2*3.7

ZSG2B-1530

4.5

15

45-460

YZO-75-6

2*5.5



ZSG礦用振動篩設備構成:

ZSG礦用振動篩結構圖

ZSG重型篩由振動源、篩體、篩網、減振裝置及底架組成,篩箱由篩框、篩板、襯板組成,篩板側板采用優質鋼板制作而成,側板和橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接,結構合理,堅固耐用。

ZSG礦用振動篩型號說明:

ZSG礦用振動篩型號標示

大漢機械生產的ZSG系列礦用振動篩型號齊全,可滿足用戶不同物料特性、處理量要求、場地限制等眾多篩分要求。另外,我公司ZSG系列礦用振動篩針對用戶不同的需求,設計了兩種機型,敞開型及封閉型。

敞開型(ZSG-寬×長)為座式,無防塵蓋板結構,用于大篩分能力,無粉塵污染的顆料物料的篩分作業。

封閉型(ZSGB-寬×長)為座式、全封閉結構,用于大處理量,有粉塵污染的顆粒物料的篩分作業。

ZSG礦用振動篩技術參數:

型 號

篩面面積

篩面傾角

給料粒度

篩孔尺寸

處理量

振頻

雙振幅

配用電機

m2

mm

mm

t/h

Hz

mm

型號

功率Kw

電壓V

ZSGB-0615

0.9

10

<150

3
5
10
15
20
25
50

10-100

16

6-9

YZO-10-6

2*1.0

380

ZSGB-0918

1.62

10

15-160

YZO-20-6

2*2.0

ZSGB-1020

2

15

15-200

YZO-20-6

2*2.0

ZSGB-1224

2.88

10

25-300

YZO-30-6

2*2.5

ZSGB-1030

3

15

35-360

YZO-30-6

2*2.5

ZSGB-1230

3.6

15

40-400

YZO-50-6

2*3.7

ZSGB-1530

4.5

15

45-460

YZO-50-6

2*3.7

ZSG2B-0615

0.9

10

10-100

YZO-10-6

2*1.0

ZSG2B-0918

1.62

10

15-160

YZO-20-6

2*2.0

ZSG2B-1020

2

15

15-200

YZO-20-6

2*2.0

ZSG2B-1224

2.88

10

25-300

YZO-30-6

2*2.5

ZSG2B-1030

3

15

35-360

YZO-30-6

2*2.5

ZSG2B-1230

3.6

15

40-400

YZO-50-6

2*3.7

ZSG2B-1530

4.5

15

45-460

YZO-75-6

2*5.5



ZSG礦用振動篩安裝調試:

1、支撐底架固定在基礎上,使同側前后支承座高度差一致,同一端(入料端或排料端)兩側的支承座板在同一水平面內,誤差均在2mm以內。

2、選擇角度相同(或相近)的彈簧配置在同一臺振動篩的不同支承位置。此時各支承點彈簧的高度應一樣,誤差不得大于2mm。

3、當需要調整篩面傾角時,可松開卡箍的固定螺栓,轉動上支承座,同時加高(或降低)后支承座,調整前后支承座的距離,使篩面傾角達到使用要求。

4、篩機各部分連接必須牢固可靠,所有螺栓不得有任何松動,各零部件不得有任何異常聲響,篩機上參振部分與周圍固定物之間的間隙為30-50mm。

5、篩機出廠時,雙振幅調為6-8mm,使用時用戶可根據需要調整振動電機的主、副偏心塊間的夾角,改變激振力的大小,進而調整篩機的振幅。

ZSG礦用振動篩使用與維護:

在啟動篩機前,應檢查周圍是否有妨礙篩機運轉的障礙物,各處聯接螺栓是否緊固,尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。檢查兩臺振動電機的轉向是否相反,如轉向相同,應變更一臺電機的電源接線,使兩臺篩機運轉時,先空負荷啟動,運行,停車一次,觀察有無異?,F(xiàn)象及聲響,空運轉時應保持平穩正常。連續運轉4小時后,測量軸承溫度,軸承溫度不得超過75攝氏度。連續空運轉4小時后,將各部位聯接螺栓重新緊固一次,以后再重復進行2-3次,帶料運轉時,給料要均勻,使物料勻布篩面,如物料跑偏,應調整給料點。篩機停車前,應先停止給料,篩面物料走完后,再停車。停車后要及時清理篩面上的物料和雜物。振動電機使用3個月后加油一次,每半年小修一次,每年大修一次,并按振動電機說明書對振動電機進行維護、保養。

ZSG礦用振動篩選型說明:

1、ZSG型系列重型振動篩,有十?dāng)?shù)個定型規格并分別有敞開型和封閉型兩種結構形式,適用不同作業環境需求,選用時請確定電壓制式及有無防爆要求;

2、設備安裝方式有支座式和吊掛式及二者搭配式等多種形式,選型時,請務必慎重考慮。
